Project aanmaken

Start Ghidra en kies voor file → new project. Kies non-shared.

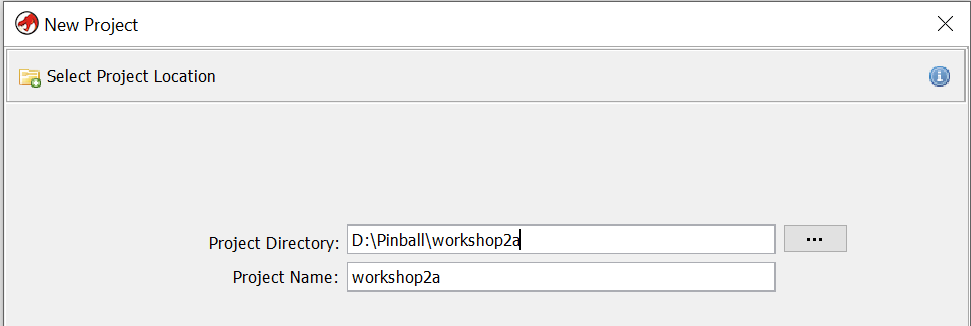

Kies voor de drie puntjes bij project directory. Ga naar d:\pinball en maak de directory “workshop2a” aan. Kies voor project name ook voor “workshop2a”.

Kies voor file→import file Kies voor de U6 rom.

Klik op de drie puntjes achter language om de juiste processor te kiezen.

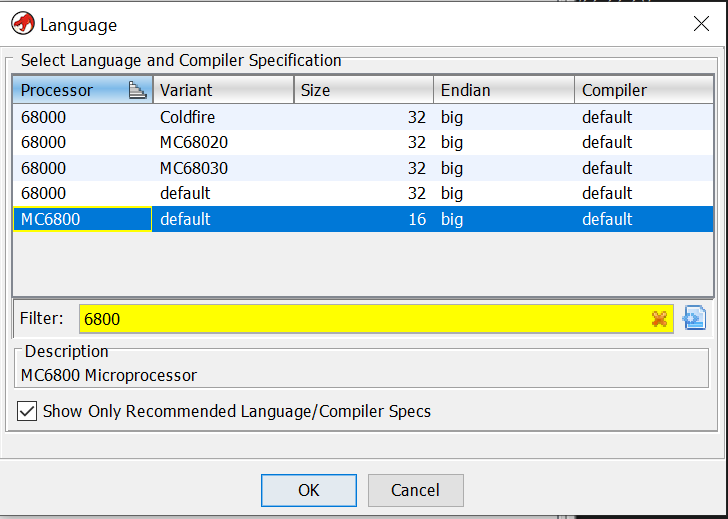

Door in het filter 6800 te typen wordt de lijst overzichtelijker. Kies voor MC6800.

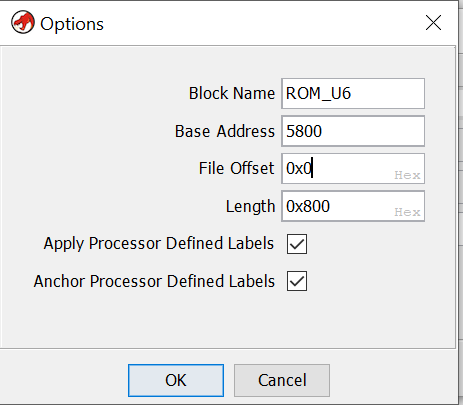

Na deze keuze is de options knop klikbaar geworden. Klik hier op. Pas de naam en het start adres aan.

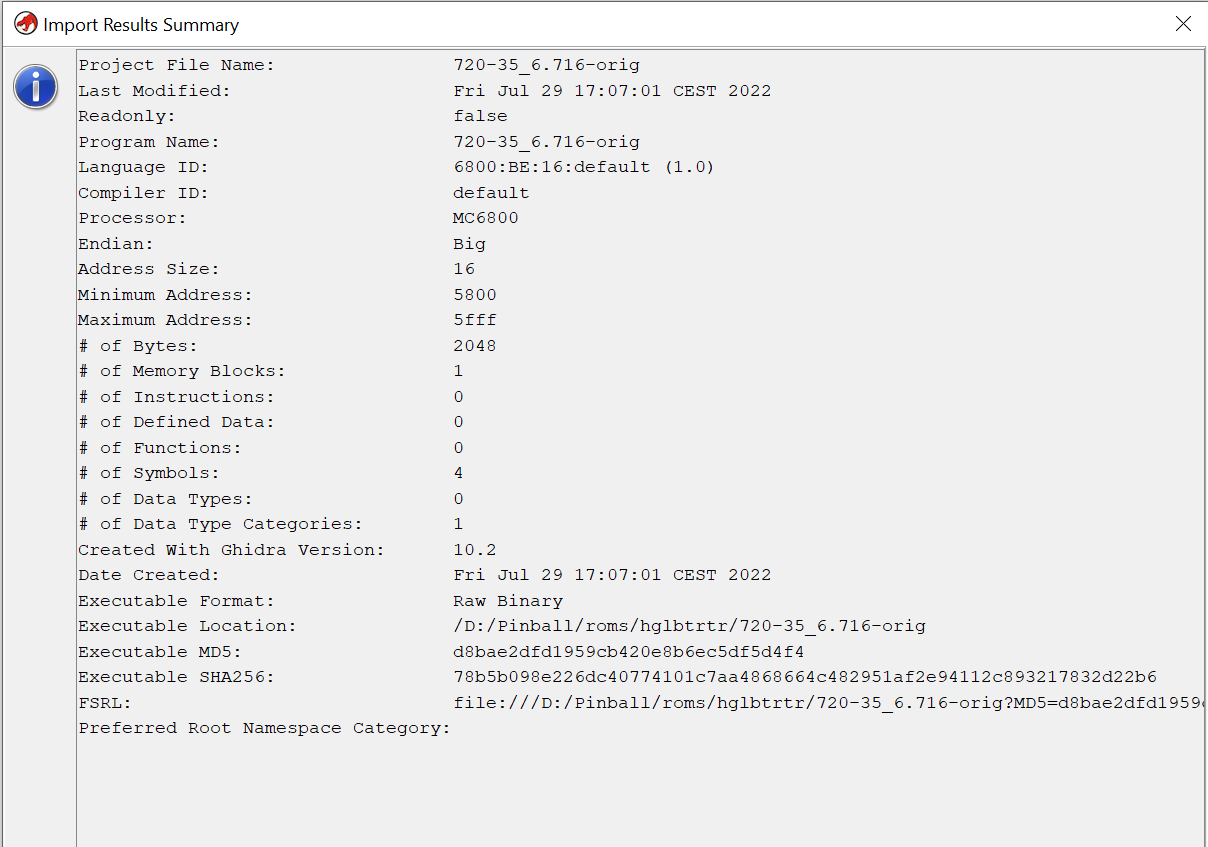

Je krijgt nu een overzichtsscherm:

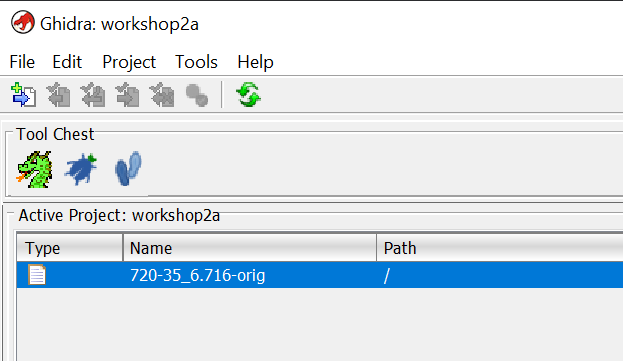

Na OK(s) kom je terug in het project scherm:

Klik op de draak of dubbelklik op de rom regel. Antwoord de analyze vraag met “Nee/No”

Als eerste slaan we deze lege versie even op als een andere naam. File save ‘720…..’as . De .1 extensie is goed, klik op save.

Ga in de listing naar 5ffe [g 5ffe→ok], dit is de reset vector.

Het ziet er niet uit als een vector.

We moeten er eerst een pointer van maken [p] of [rechtermuis→data→pointer].

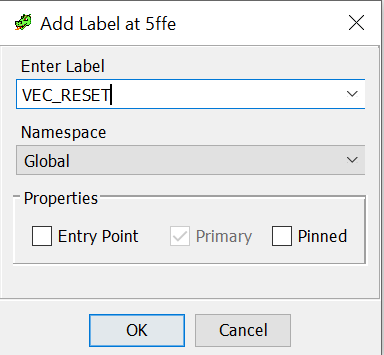

Omdat we weten wat deze regel betekend kunnen we hem labelen. Klik op het adres aan het begin van de regel. Druk op [l] en vul de dialoog in:

Klik op OK

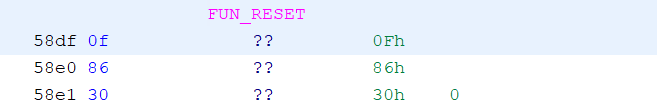

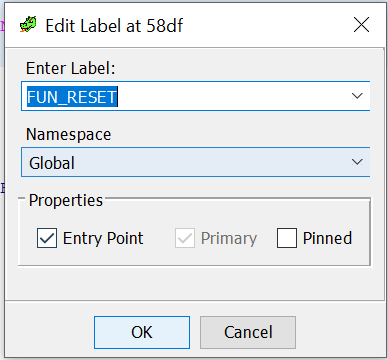

Dubbelklik nu op DAT_58df. Druk weer op [l] om een label te maken:

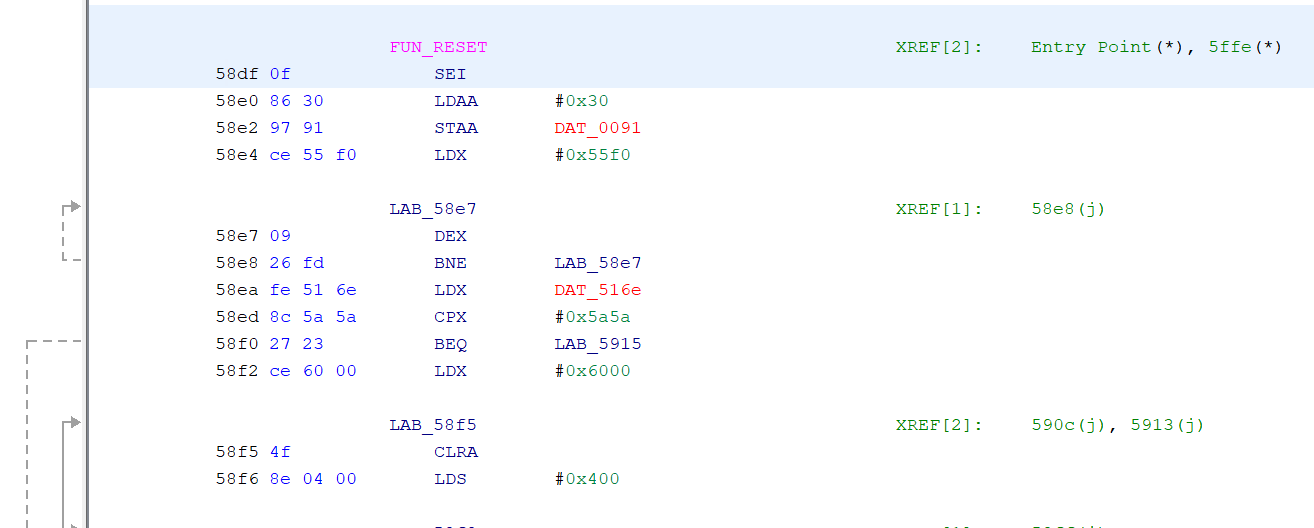

Klik nu op de 58df en druk op [d] van disassembly. Nu zie je de balk die hiervoor rood was met paarse blokken gevuld worden.

DAT_0091 is nog rood omdat Ghidra niet weet wat hier hoort, DAT_516e is rood omdat het in een andere rom zit.

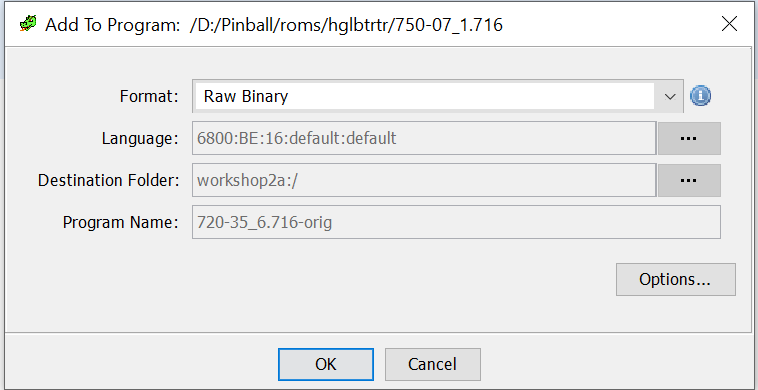

Ga naar file→add to program en kies de ROM van U1.

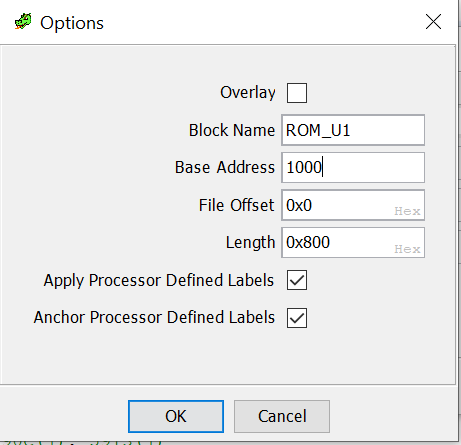

Klik op options en vul het in:

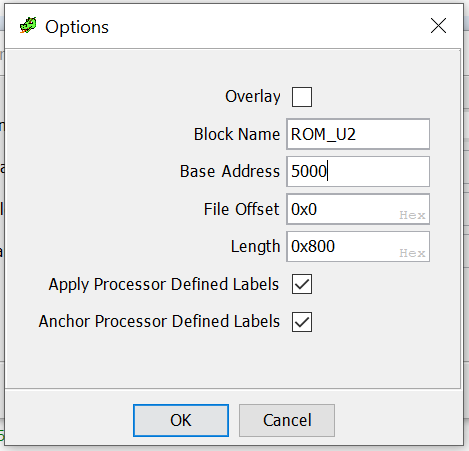

Doe hetzelfde voor ROM U2:

Na het toevoegen is DAT_516e niet langer rood.

Doe weer een save as, nu met .2
